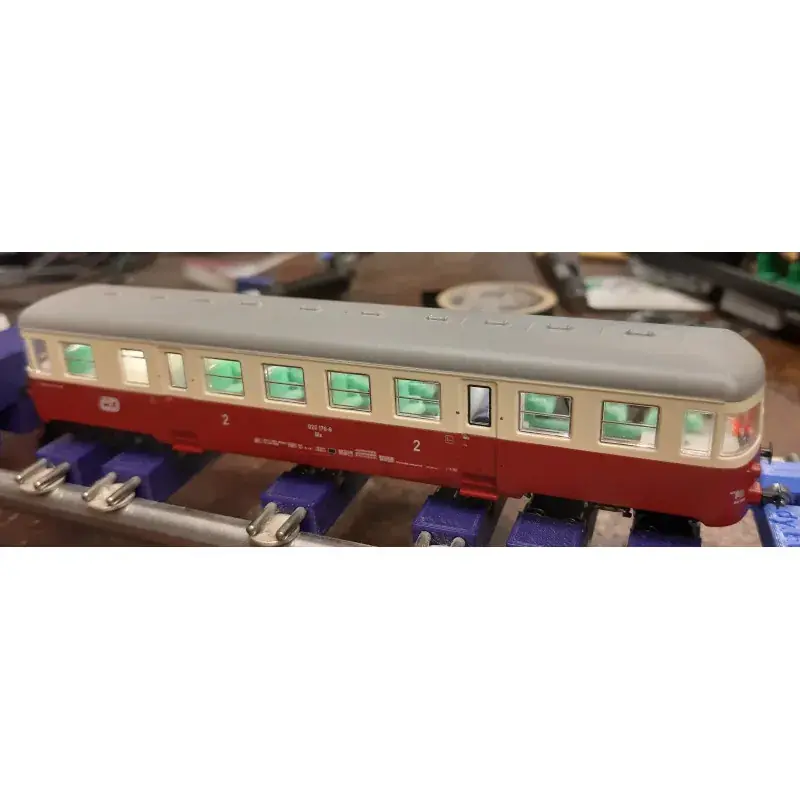

Ověřený TT – Balm/BFalm/Bix/BDtx 020 WW – sada pro osvětlení vozu MTB (DCC i analog)

Popis

Předobjednávky – dodávka září 2025.

Sada dílů osvětlení obsahuje desky potřebné pro kompletní osvětlení interiéru vozu Balm/Bix – 020 – včetně dekodéru pro digitální provoz.

Obsah sady:

• 1x deska plošného spoje do interiéru vozu s integrovaným DCC dekodérem
• 2x deska červeného koncového osvětlení – na oba konce vozu
• 2x propojovací vodiče – izolované drátky pro připojení koncového osvětlení
• 1x izolované lanko pro připojení sběračů
• 4x montážní šroubek
• 2x sběrač – pro jeden podvozek. Jeden pár sběračů je již součástí balení s modelem
• 1x přídavný záložní kondenzátor

Sadu lze osadit bez nevratných úprav na modelu. Elektronika je dodávána oživená, pro její zprovoznění postačí zapájet propojovací vodiče od podvozků a vodiče propojovací jednotlivé desky mezi sebou. Po domluvě je možné i osazení „na počkání“ v naší dílně

• za příplatek 200 Kč instalace do námi dodaného modelu
• za příplatek 400 Kč instalace do zákazníkem dodaného modelu

Doporučený postup montáže je v přípravě.

Sadu lze použít i pro vozy se služebním nebo poštovním oddílem – BDtx / BFalm.

Desky jsou osazeny teple bílými LED.

Dekodér podporuje následující funkce :

– ovládání okruhu vnitřních LED (jedna nad každým oknem, umístěné uprostřed nad uličkou)

– ovládání LED WC (jako samostatný okruh)

– ovládání koncového osvětlení (každá strana jako samostatný okruh)

– nastavení intenzity světla pro každý okruh LED – 16 úrovní jasu

– nastavení intenzity světla pro celou soupravu (16 úrovní) a její ovládání přes funkční klávesy

– rychlou změnu adresy pomocí magnetického spínače – vhodné např. pro rychlé seskupení soupravy vozů pod jednu adresu

funkce změny adresy pomocí spínače je v přípravě. Vyžaduje dodatečné součástky a bude k dispozici za příplatek cca 50 – 75 Kč.

– digitální i analogový provoz

– náhodné zapínání / vypínání LED dle nastavení v CV

– změna parametrů pomocí CV registrů

– podporuje programovací režimy PoM a Direct (včetně základního potvrzování)

– zálohovací kondenzátor 200 uF +/- 10%

Provozní podmínky:

Provozní napájecí napětí DCC 12 – 22 V.

Programovací napájecí napětí DCC 12 – 16 V, pro napájecí napětí v rozsahu 16 – 22 V dochází při komunikaci s dekodérem k velkým tepelným ztrátám. Nehrozí poškození dekodéru ale vzniklé teplo může mít vliv na plastové díly v okolí odporů RFA1 – 5.

Provozní napájecí napětí analog 5 – 22 V.

Typický odběr (vše rozsvíceno) 10 mA.

Max. špičkové napětí 27 V.

Kapacitní zátěž připojená přímo na výstup usměrňovače – 100 uF.

STM32 Inside 🙂

Dekodér je připraven na osazení zálohovacích kondenzátorů prakticky neomezené kapacity. Zálohovací kondenzátory jsou odděleny rezistorem pro omezení špičkového odběru po zapnutí a lze dosadit ochrannou zennerovu diodu při použití kondenzátorů s menším provozním napětím než je 25V. Případnou úpravu doporučuji konzultovat předem, za případné poškození desky neneseme odpovědnost.

V analogovém provozu osvětelní vyžaduje minimální napájecí napětí 5V (klasický napaječ typu FZ1 apod.), v případě pulzního zdroje je schopno pracovat již při minimálních délkách pulzu.

Svítit bude kompletní osvětlení interiéru i představků a koncová světla budou přepínána dle polarity napájecího napětí. Toto chování lze změnit DCC ovladačem – např. na jiném kolejišti.
