H0 – Plux22 adaptér pro 749-754 ROCO Výprodej

Popis

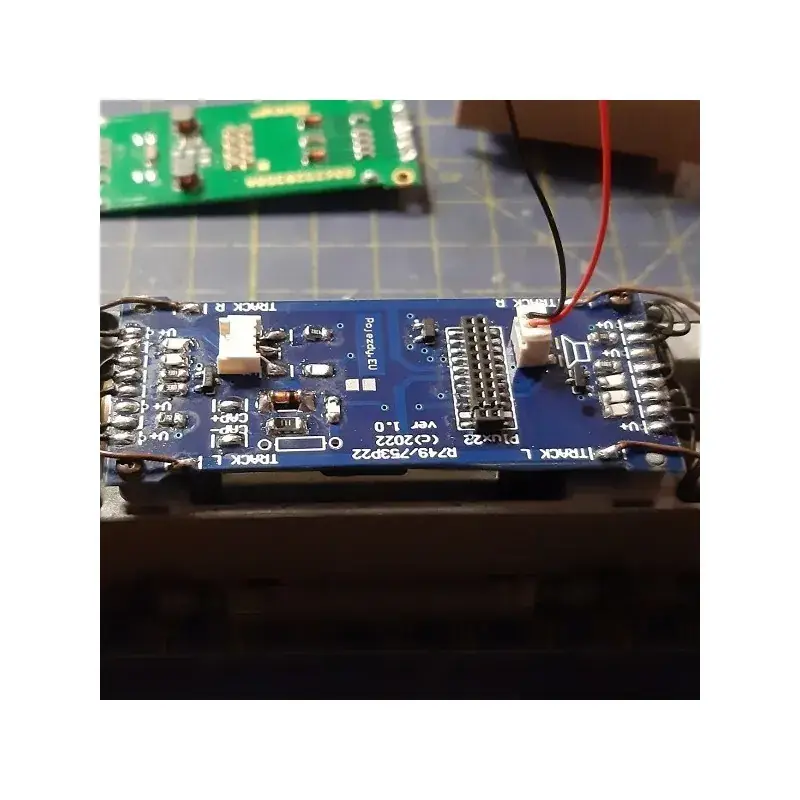

Deska pro úpravu modelu Zamračené / Brejlovce Roco – možnost osazení Plux22 dekodéru a nezávislého ovládání světel v souladu s návěstní soustavou ČSD / ČD – světla do kříže pro obsazený stroj, světla v režimu posun, nezávislé ovládání hlavního reflektoru, osvětlení do pracoviště strojvůdce.

Deska nahrazuje originální desku dodávanou výrobcem, je nutné přepájet přívodní vodiče v lokomotivě.

Osazení desky do modelu je možné za příplatek a po dohodě pokud to časové možnosti dovolí.

Návod pro instalaci :

Desku je třeba zapojit místo originální desky osazené výrobcem. S ohledem na potřebu zachování pořadí drátků – což může být problém protože v posledních sériích jsou všechny černé – se mi osvědčil následující postup :

Položit novou desku na desku původní a na jedné straně jeden po druhém přepájet drátky na novou desku. Následně lze starou desku odklopit a novou přišroubovat na své místo v modelu. Poté zopakujeme postup a jeden po druhém přepájíme drátky na opačné straně.

Starší verze modelu – 8 drátků – se propojuje 1:1, tedy shodně s původní deskou.

U novější verze je drátků pouze 7 – doporučené zapojení je na obrázku.

Obrázek lze kliknutím na něj zvětšit.

Očíslování pinů – pouze pro orientaci.

Obrázek lze kliknutím na něj zvětšit.

Zde naleznete přiřazení jednotlivých funkčních výstupů k pájecím ploškám. Pokud jsou uvedeny dva výstupy pak jsou připojeny přes diody a výstup může aktivovat kterýkoliv z nich.

Obrázek lze kliknutím na něj zvětšit.

Nastavení pro program ZSC naleznete na obrázcích produktu.

Zde je ještě alternativní nastavení připravené Jackem :
