DCC přestavník výhybek pro 4 serva Akční Cena

Popis

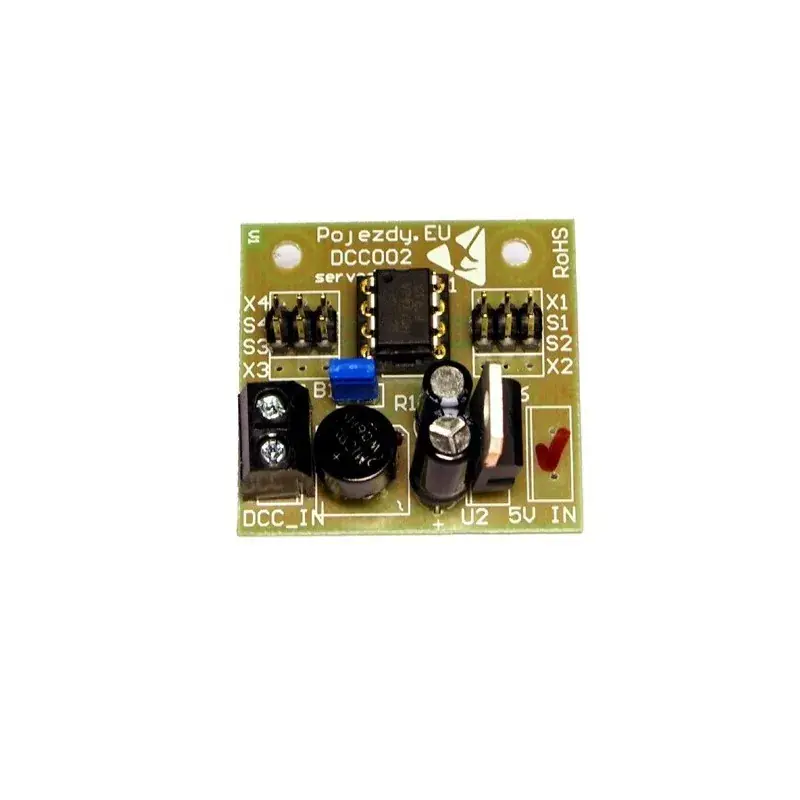

Sestavená a oživená elektronika servodekodéru ovládaného pomocí DCC signálu. Je vhodná pro plynulé přestavování výhybek, ovládání závor, vrat a jiných mechanických prvků. Dekodér je napájen z DCC a umožňuje ovládání 4 výhybek.

Kompletní popis elektroniky naleznete na stránkách Jindry Fučíka.

Základní adresy jsou 5, 6, 7, 8.

Připojení vodičů k dekodéru :

Zelená barva – přívody DCC signálu

Žlutá barva – signálový vodič serva (obvykle žlutý, oranžový nebo bílý)

Červená barva – napájecí vodič serva (+) (obvykle červený)

Hnědá barva – napájecí vodič serva (-) (obvykle hnědý nebo černý)

Modrá – zkratovací propojka, při běžné funkci dekodéru má být osazena a svorky propojené. Rozpojením svorek uvedeme dekodér do samoučícího režimu – přehozením výhybky změní dekodér svojí adresu.* při běžném provozu má být neosazena (resp. lze ji ponechat na jedno z pinů, aby se neztratila). Propojením svorek uvedeme dekodér do samoučícího režimu – přehozením výhybky změní dekodér svojí adresu.*

* Pro první verze dekodérů platí přeškrtnutý text. Po občasných problémech s falešnou detekcí učícího režimu jsem změnil zapojení a propojka funguje tak jak je popsáno v nepřeškrtnutém textu.

Pro připojení serva 1 lze použít svorky S1 nebo X1, případně oboje najednou pro dvě serva (jsou spojené paralelně). Obdobně pro další serva.

Upozornění : funkčnost dekodéru byla otestována s centrálou Roco MultiMouse („myš“) a centrálou DigiCZ, kde zaručujeme plnou funkčnost. S centrálami jiných výrobců mohou být některé funkce omezené.

Programování CV pomocí centrály Intellibox nefunguje správně a dekodér se poté nechová správně (hodnoty se zapíší špatně). Omezení se týká pouze programování, při použití tovární konfigurace nebo s CV nastavenými pomocí Roco myši funguje přestavování správně.

Programování CV pomocí centrály Lenz může vést k chybovým hlášením Err01 nebo Err02. Hodnoty se však zapíší správně. Chybově hlášení je způsobeno přesnějším měřením změny odběru při potvrzování příkazů (oproti myši). Funkčnost není omezena.
